Prüfungsaufgaben Kraftfahrzeugmechatroniker

Bordnetz

Klemmenbezeichnungen

zuletzt bearbeitet am 20.02.2006

Klemmenbezeichnungen (1/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

5

Nr.:1	Zur Erfassung der Motordrehzahl findet man bei älteren Dieselfahrzeugen am Generator außer den üblichen Klemmen auch noch die Klemme ...
1 :	... K
2 :	... A
3 :	... Z
4 :	... U
5 :	... W

Klemmenbezeichnungen (2/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

5

Nr.:2	Die genormten Anschlussbezeichnungen für die beiden mit 8 und 10 bezeichneten Klemmen sind (Reihenfolge beachten):

1 :	30 und 50
2 :	30 und 15
3 :	15 und 30
4 :	50 und 15
5 :	50 und 30

Klemmenbezeichnungen (3/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

4

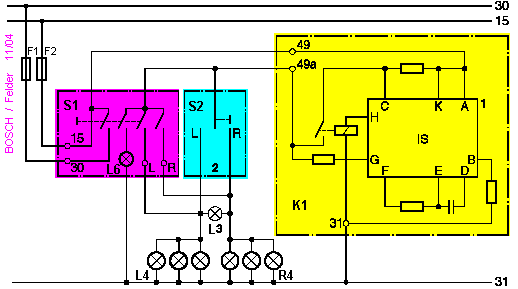

Nr.:3	Welche Behauptung passt zu dieser Signalanlage?

1 :	An Klemme 49a vom Blinkgeber steht nur dann ständig unter 12V Spannung, wenn Zündung EIN.
2 :	Wenn Klemme 49a vom Blinkgeber im Blinktakt auf Masse geschaltet wird, leuchten die Lampen L4 bzw. R4.
3 :	Der Blinkgeber hat einen eigenen Anschluss an Kl.30. und an Kl.31
4 :	Die Klemme 49 am Blinkgeber bekommt immer Spannung, egal welche Schaltstellung S1 hat (alle Geräte i.O.).
5 :	Der Schalter S1 schaltet je nach Stellung 30 oder 15 auf Kl. 49 des Blinkgebers.

Klemmenbezeichnungen (4/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

1

Nr.:4	Die Anschlüsse A,B,C der Zündspule haben die genormten Bezeichnungen (Reihenfolge beachten)...

1 :	... 15, 4, 1.
2 :	... 31, 1, 4.
3 :	... 1, 4, 31.
4 :	... 31, 4, 1.
5 :	... 1, 4, 15.

Klemmenbezeichnungen (5/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

5

Nr.:5	Wenn auf einem Elektrogerät die Klemmenbezeichnungen 56a, 56b und Masse angegeben sind, weiß jeder, dass ...
1 :	... der Scheibenwischermotor mit seinen beiden Geschwindigkeitsstufen ist.
2 :	... es auch ein Rücklicht sein kann.
3 :	... nur der Parklichtschalter gemeint sein kann.
4 :	... irgend etwas mit dem Motormanagement zu tun haben muss.
5 :	... es der Scheinwerfer sein muss.

Klemmenbezeichnungen (6/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

1

Nr.:6	In welcher Antwort werden nur Klemmenbezeichnungen an einem Kfz-Generator aufgelistet?
1 :	... B+, B-, D+, W.
2 :	... DF, B0, U, D-.
3 :	... W, 61, 15a, B-.
4 :	... 30, 50, B+, DF.
5 :	... 61, G2, B-, 31.

Klemmenbezeichnungen (7/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

5

Nr.:7	Welche Klemmenbezeichnungen sind für die Beleuchtungsanlage reserviert?
1 :	Kl.56 ... Kl. 57.
2 :	Kl.42 ... Kl. 58.
3 :	Kl.52 ... Kl. 66.
4 :	Kl.32 ... Kl. 84.
5 :	Kl.55 ... Kl. 58.

Klemmenbezeichnungen (8/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

2

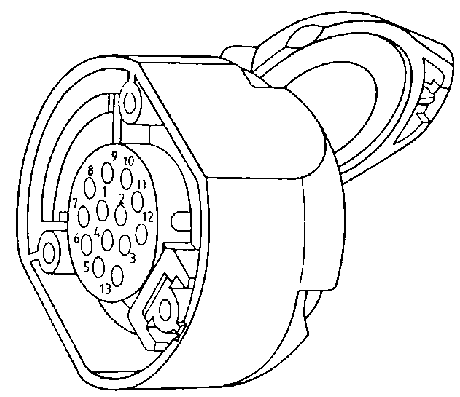

Nr.:8	Spezialisten wissen, dass die Klemmenbezeichnung für das Anhängersignal BREMSLICHT die Nr ...

1 :	... 49 ist.
2 :	... 54 ist.
3 :	... 58 ist.
4 :	... 56 ist.
5 :	... 88 ist.

Klemmenbezeichnungen (9/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

3

Nr.:9	Das abgebildete Teil ist ...

1 :	... eine Entstörschaltung.
2 :	... ein Überspannungsschutz.
3 :	... der Spannungsregler.
4 :	... die Zündspule.
5 :	... Startsperrrelais.

Klemmenbezeichnungen (10/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

4

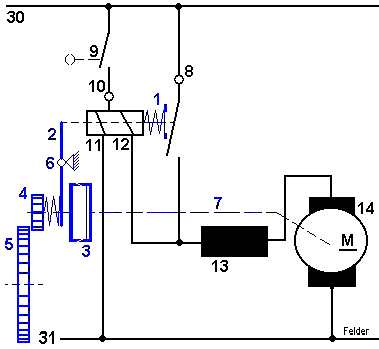

Nr.:10	Klemme 50 ...
1 :	... dient zur Anhebung der Zündspannung beim Starten.
2 :	... wird als Sensorsignal zur Diebstahlwarnanlage genutzt.
3 :	... leitet den Strom zur Starterhauptwicklung.
4 :	... dient auch zur Ansteuerung der Einzugswicklung.
5 :	... liegt direkt an Batterie Plus.

Klemmenbezeichnungen (11/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

4

Nr.:11	Die Normung der Klemmenbezeichnungen hat den Zweck, ...
1 :	... Strom- / Spannungsbelastbarkeit des Gerätes leichter zu erkennen.
2 :	... alle elektrischen Anschlüsse im Kfz besser zählen zu können.
3 :	... z.B. Steuergeräte verschiedener Hersteller gegeneinander austauschen zu können.
4 :	... Fehler beim Anschluss der Leitungen an die Gräte bei Reparaturen und Nachrüstungen zu vermeiden.
5 :	... eine Zuordnung Geräteklemme <-> Leitungsfarbe zu ermöglichen.

Klemmenbezeichnungen (12/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

2

Nr.:12	Sie starten den Motor Ihres Pkw´s. Über welche Klemme führen Sie dem Starter zuerst Strom zu?
1 :	Klemme 15.
2 :	Klemme 50.
3 :	Klemme 31.
4 :	Klemme 30.
5 :	Klemme 15a.

Klemmenbezeichnungen (13/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

5

Nr.:13	Die Klemmenbezeichnung für das Nebellicht ist nicht sehr bekannt. Sie lautet:
1 :	49
2 :	56n
3 :	50
4 :	85
5 :	55

Klemmenbezeichnungen (14/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

1

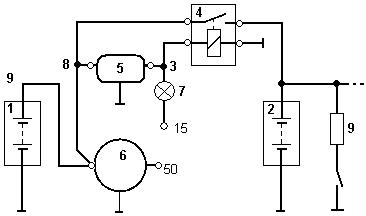

Nr.:14	Das Teil mit der Nummer 5 kann aufgrund seiner Anschlüsse nur ...

1 :	... der Generator sein.
2 :	... ein Relais sein.
3 :	... Steuergerät.
4 :	... ein dritter Akku sein.
5 :	... ein Schalter (Wechsler) sein.

Klemmenbezeichnungen (15/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

1

Nr.:15	Die Klemmenbezeichnung 57L steht für ...
1 :	... das Parklicht Links.
2 :	... den Fahrtrichtungsanzeiger Links.
3 :	... das Schlusslicht Links.
4 :	... die Kennzeichenleuchte Links.
5 :	... das Bremslicht Links.

Klemmenbezeichnungen (16/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

3

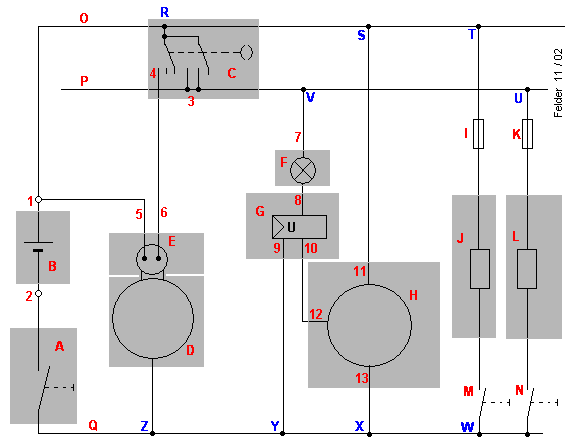

Nr.:16	Welche Klemmenbezeichnungen stimmen?

1 :	7: 15, 9: B-, 13: B-, 2: 31
2 :	5: 30, 6: 15a, 11: B+, 12: DF
3 :	1: 30, 2: 31, 3: 15, 8: D+
4 :	12: DF, 2: 31, 6: 50, 5: 15
5 :	W: 31, T: 30, 7: D+, 4: 50

Klemmenbezeichnungen (17/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

3

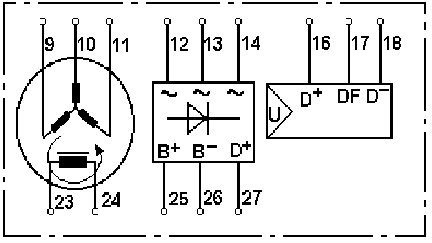

Nr.:17	Die Abbildung zeigt einen zerlegten Generator. Die meisten Anschlüsse sind intern verbunden. Den direkten Draht nach außen haben jedoch die Anschlüsse mit den Nummern:

1 :	16, 25, 18, 27, 13
2 :	11, 17, 24, 25, 26
3 :	25, 26, 27, 16, 18
4 :	12, 13, 14, 25, 26
5 :	11, 13, 16, 24, 25

Klemmenbezeichnungen (18/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

4

Nr.:18	An manchen Magnetschaltern von Startern findet man außer den Klemmen 30, 31 und 50 auch noch den Anschluss ...
1 :	... D+
2 :	... 15z
3 :	... B+
4 :	... 15a
5 :	... 88a

Klemmenbezeichnungen (19/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

1

Nr.:19	Die Klemmenbezeichnungen eines Relais´ sind genormt. Welche Zuordnung ist richtig?

1 :	A:86, B:88, C:85, D:88a
2 :	A:30, B:30, C:86, D:88
3 :	A:87, B:30, C:31, D:88a
4 :	A:86, B:87, C:88, D:89
5 :	A:85, B:88, C:86, D:30

Klemmenbezeichnungen (20/20 Aufgaben)

Inhaltsverzeichnis

Lösungstabelle

5

Nr.:20	An diesem ausgebauten Teil findet man die Anschlüsse mit den Klemmenbezeichnungen:

1 :	15, 31, D+
2 :	B+, B-, 61
3 :	DF+, DF-, 61
4 :	30, 31, D0
5 :	DF, D+, D-

Lösungen
Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös	Nr	Lös
1	5	2	5	3	4	4	1	5	5	6	1	7	5	8	2	9	3	10	4	11	4	12	2	13	5	14	1	15	1	16	3	17	3	18	4	19	1	20	5
