Prüfungsaufgaben Kraftfahrzeugmechatroniker


Komfort- u. Sicherheitssysteme

Servolenkung

zuletzt bearbeitet am 20.02.2006

















Aufgaben


br>br>
Komfort- u. Sicherheitssysteme Servolenkung   (1/8 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

1

Nr.:1

steer-by-wire ...

1 : ... ist laut StVZO noch verboten.

2 : ... ist technisch noch nicht machbar.

3 : ... ist noch viel zu teuer.

4 : ... wird von den Herstellern noch nicht erprobt.

5 : ... kann erst eingeführt werden, wenn es schnellere Steuergeräte gibt.



Komfort- u. Sicherheitssysteme Servolenkung   (2/8 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

5

Nr.:2

Diese Anlage müsste bei entsprechender Programmierung des Steuergerätes aber ohne weitere Sensoren auch in der Lage sein für ...

1 : ... einen selbsttätiges rückwärts Einparken

2 : ... einen ESP-Lenkeingriff, um Schleudern zu vermeiden

3 : ... das selbsständiges Spurhalten auf der Autobahn

4 : ... ein selbständiges Ausweichmanöver

5 : ... eine geschwindigkeitsabhängige Lenkhilfe



Komfort- u. Sicherheitssysteme Servolenkung   (3/8 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

2

Nr.:3

Aus diesem Diagramm der Servotronic lässt sich ablesen, dass ...

1 : ... die Servopumpe bei höheren Geschwindigkeiten einen größeren Druck aufbaut.

2 : ... bei einer Geschwindigkeit von 20km/h und einem Lenkmoment von 4Nm der Servodruck mehr als doppelt so groß ist, wie bei dem selben Lenkmoment und einer Geschwindigkeit von 120km/h.

3 : ... der Fahrer bei niedriger Geschwindigkeit mehr Betätigungsmoment benötigt als bei hoher Geschwindigkeit.

4 : ... der Servodruck immer geringer wird, je stärker der Fahrer das Lenkrad bewegt.

5 : ... die Lenkunterstützung unabhängig vom Betätigungsmoment des Fahrers ist.



Komfort- u. Sicherheitssysteme Servolenkung   (4/8 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

3

Nr.:4

In welcher Antwort sind die Lenkanlagen nach dem Grad Lenkunterstützung (wenig -> viel) richtig sortiert?

1 : Hilfskraftlenkanlagen, Muskelkraftlenkanlagen, Fremdkraftlenkanlagen

2 : Muskelkraftlenkanlagen, Fremdkraftlenkanlagen, Hilfskraftlenkanlagen

3 : Muskelkraftlenkanlagen, Hilfskraftlenkanlagen, Fremdkraftlenkanlagen

4 : Hilfskraftlenkanlagen, Fremdkraftlenkanlagen, Muskelkraftlenkanlagen

5 : Fremdkraftlenkanlagen, Muskelkraftlenkanlagen, Hilfskraftlenkanlagen



Komfort- u. Sicherheitssysteme Servolenkung   (5/8 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

3

Nr.:5

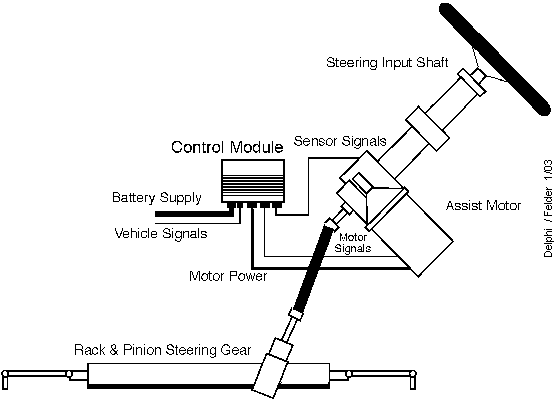

Bei dieser Anlage handelt es sich um eine ...

1 : ... hydraulische Servolenkung.

2 : ... Muskelkraftlenkung.

3 : ... elektrische Hilfskraftlenkung.

4 : ... elektrische Fremdkraftlenkung.

5 : ... hydraulische Fremdkraftlenkung.



Komfort- u. Sicherheitssysteme Servolenkung   (6/8 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

1

Nr.:6

Welche Sensoren benötigt bei dieser Hilfskraftlenkung das Steuergerät?

1 : Signale des Hilfskraftmotors, Signale der Lenkung, Sensoren vom Fahrzeug

2 : Signale der Lenkung, Sensoren vom Fahrzeug, Signale der Motronic / EDC.

3 : Sensoren vom Fahrzeug, Signale der Motronic / EDC, Signale vom ABS/ESP.

4 : Signale der Motronic / EDC, Signale vom ABS/ESP, Signale des Hilfskraftmotors

5 : Signale vom ABS/ESP, Signale des Hilfskraftmotors, Signale der Lenkung



Komfort- u. Sicherheitssysteme Servolenkung   (7/8 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

4

Nr.:7

Wo kann bei der elektrischen Hilfskraftlenkung der Elektromotor angeordnet sein?

1 : Spurstange, Lenkrad, Lenksäule

2 : Ritzel, Zahnstange, Spurstange

3 : Zahnstange, Spurstange, Lenkrad

4 : Lenksäule, Ritzel, Zahnstange

5 : Lenkrad, Lenksäule, Ritzel



Komfort- u. Sicherheitssysteme Servolenkung   (8/8 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

4

Nr.:8

Welche Eingangssignale benötigt das Steuergerät der Servotronic?

1 : nur die Fahrzeuggeschwindigkeit

2 : Fahrgeschwindigkeit, Lenkmoment, Lenkrichtung

3 : Raddrehzahl und Betätigungsmoment

4 : Motordrehzahl, Lenkgeschwindigkeit, Giermoment

5 : Servodruck und Lenkmoment

Lösungen

NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös
11 25 32 43 53 61 74 84 9 10 11 12 13 14 15 16 17 18 19 20
