Prüfungsaufgaben Kraftfahrzeugmechatroniker


Bordnetz

Bussysteme

zuletzt bearbeitet am 20.02.2006


















Aufgaben


br>br>
Bordnetz Bussysteme   (1/22 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

1

Nr.:1

Nach welchem Prinzip arbeitet CAN?

1 : einer spricht, alle anderen hören gleichzeitig.

2 : alle sprechen gleichzeitig, alle hören gleichzeitig.

3 : alle bis auf einen sprechen, nur einer hört.

4 : keiner spricht, alle hören.

5 : einer spricht, ein anderer hört.



Bordnetz Bussysteme   (2/22 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

2

Nr.:2

Die beiden Abschlusswiderstände haben einen Wert von jeweils 120 Ohm, die Steuergeräteeingänge sind hochohmig. Welchen Widerstandswert misst man zwischen den beiden CAN-Leitungen?.

1 : ca. 120 Ohm.

2 : etwas weniger als 60 Ohm.

3 : etwas mehr als 240 Ohm.

4 : etwa 90 Ohm.

5 : knapp 180 Ohm.



Bordnetz Bussysteme   (3/22 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

4

Nr.:3

Im CAN werden die Daten üblicherweise dann ins Netz gestellt, ...

1 : ... wenn sie nach dem Zufallsprinzip ausgewählt wurden.

2 : ... wenn eine feste Zeitspanne vergangen ist.

3 : ... wenn ein Steuergerät neue Daten anfordert.

4 : ... sobald ein Ereignis aufgetreten ist.

5 : ... wenn das Master-Steuergerät den Befehl gibt.



Bordnetz Bussysteme   (4/22 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

5

Nr.:4

In welcher Antwort sind die 3 in Kfz üblichen Bussysteme nach Ihrer Übertragungskapazität (gering -> hoch) richtig sortiert?

1 : Motor-Bus, Karosserie-Bus, Kommunikations-Bus

2 : Motor-Bus, Kommunikations-Bus, Karosserie-Bus

3 : Kommunikations-Bus, Karosserie-Bus, Motor-Bus

4 : Karosserie-Bus, Kommunikations-Bus, Motor-Bus

5 : Karosserie-Bus, Motor-Bus, Kommunikations-Bus



Bordnetz Bussysteme   (5/22 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

2

Nr.:5

Die Datenübertragung über den CAN-Datenbus bricht dann zusammen, wenn ...

1 : ... zwischen einer der beiden Datenleitungen und Masse ein Kurzschluss besteht.

2 : ... zwischen beiden Datenleitungen Kurzschluss besteht.

3 : ... zwischen einer der beiden Datenleitungen und PLUS ein Kurzschluss besteht.

4 : ... eine der Datenleitungen unterbrochen ist.

5 : ... einer der beiden Abschlusswiderstände verloren ist.



Bordnetz Bussysteme   (6/22 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

5

Nr.:6

Was versteht man unter dem Begriff GATEWAY im Kfz?

1 : Das Gateway gibt bei erfolgreicherm Check der Fahrberechtigung die Bussysteme zur Kommunikation frei.

2 : Das Gateway ist das zentrale Steuergerät, das alle Steuergeräte steuert.

3 : Das Gateway verteilt die Energieströme auf die einzelnen Bussysteme.

4 : Vom Gateway aus bekommen die Steuergeräte Spannung bei eingeschalteter Zündung.

5 : Gateway ist eine elektronische Koppelstation zwischen allen Bussystem im Kfz und der Diagnoseschnittstelle.



Bordnetz Bussysteme   (7/22 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

3

Nr.:7

Welche Informationen müssen ausgetauscht werden, bevor der Starter arbeiten kann?

1 : nur Wählhebelstellung und Stellung Starttaster.

2 : gar keine, der Starter arbeitet bei Betätigung des Starttasters.

3 : Startberechtigung, Wählhebelstellung, Starttaster

4 : nur Startberechtigung und Stellung Starttaster.

5 : EDC-Zustand, Startberechtigung und Wählhebelstellung.



Bordnetz Bussysteme   (8/22 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

5

Nr.:8

Was ist der Unterschied zwischen CAN und Multiplex?

1 : Multiplexsysteme sind teurer als CAN-Anlagen.

2 : Multiplex ist leistungsfähiger als CAN.

3 : Mit Multiplex-Anlagen lassen sich mehr Geräte betreiben als an CAN.

4 : Das Datenprotokoll von Multiplex ist komplexer als das von CAN.

5 : Bei Multiplex geht die Kommunikation immer nur in eine Richtung, CAN kommuniziert in beide Richtungen.



Bordnetz Bussysteme   (9/22 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

4

Nr.:9

Für eine Minderung der Störempfindlichkeit werden bei CAN folgende Maßnahmen getroffen:

1 : Verwenden von Lichtwellenleitern in optisch undurchlässiger Ummantelung.

2 : Verwendung einer abgeschirmten Signalleitung und Verbindung zwischen Schirmung und Masse.

3 : räumliche trennung zwischen CAN-Signalleitung(en) und übrigem Kabelbaum.

4 : Verwendung von 2 verdrillten Leitungen. Wenn auf der einen Leitung die Signalspannung HIGH ist, ist sie auf der anderen gerade LOW und umgekehrt.

5 : Verwendung niedriger Sendefrequenzen und geringer Sendespannungen.



Bordnetz Bussysteme   (10/22 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

5

Nr.:10

Die Datenübertragungsraten von Low-Speed-CAN und High-Speed-CAN liegen zwischen ...

1 : ... 125000 bit/s und 10.000.000 bit/s.

2 : ... 0,125 MB/s und 1 MB/s.

3 : ... 125 kB/s und 1000 kB/s.

4 : ... 125 Mbit/s und 1000 Mbit/s.

5 : ... 125 kbit/s und 1000 kbit/s.



Bordnetz Bussysteme   (11/22 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

3

Nr.:11

Welche Übertragungskapazität ist erforderlich, um 25 Fernsehbilder pro Sekunde mit der Auflösung von 800 mal 600 Bildpunkten in Schwarz-Weiss (1bit/Pixel) zu übertragen?

1 : weniger als 500000 bit/s

2 : 1MB/s

3 : 12Mbit/s

4 : mindestens 12MB/s

5 : ungefähr 120kbit/s



Bordnetz Bussysteme   (12/22 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

3

Nr.:12

Alle im CAN gesendeten Nachrichten ...

1 : ... sind zwar innerhalb des Netzes öffentlich, können aber nur von einigen angeschlossenen Steuergeräten verstanden werden.

2 : ... werden nur an das spezielle Steuergerät mit der richtigen Adresse gesendet.

3 : ... stehen allen angeschlossenen Steuergeräten zur Verfügung.

4 : ... werden stets von allen Steuergeräten abgefragt, ausgewertet und zur Ansteuerung ihrer Aktoren genutzt.

5 : ... werden drei mal wiederholt, bis alle Empfänger sie verstanden haben.



Bordnetz Bussysteme   (13/22 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

4

Nr.:13

Wozu dienen die beiden Abschlusswiderstände an den Enden der CAN-Leitungen?

1 : Die beiden Widerstände bilden einen Spannungsteiler.

2 : Sie erleichtern die Diagnose.

3 : Sie sollen die Stromstärke im CAN-Bus reduzieren.

4 : Sie verhindern Signalreflektionen an den sonst offenen Leiterenden.

5 : Sie sollen begrenzten Stromfluss zwischen den beiden CAN-Leitungen zulassen.



Bordnetz Bussysteme   (14/22 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

5

Nr.:14

Welches Signalbild lässt sich auf einem an die CAN-Leitung angeschlossenen Oszilloskop beobachten, während auf dem CAN-Bus eine Nachricht versendet wird?

1 : Es ist ein digitales Spannungssignal mit 16 verschiedenen Spannungsstufen.

2 : Es ist ähnlich wie das Bild einer sinusförmigen Wechselspannung.

3 : Man sieht eine Folge von Nullen und Einsen auf dem Monitor.

4 : Man sieht ein Signal wie bei der Pulsweitenmodulation auf dem Bildschirm.

5 : Es ist eine unregelmäßige Folge von Rechteckimpulsen.



Bordnetz Bussysteme   (15/22 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

5

Nr.:15

Wie wird im CAN vereinbart, wer senden darf?

1 : Durch spezielle Software können die Steuergeräte gleichzeitig gesendete Nachrichten wieder von einander trennen.

2 : Der CAN-MASTER bestimmt, welches Steuergerät als nächstes senden darf.

3 : Jedes Steuergerät hat in regelmäßigen Zeitabständen sein eigenes SENDEFENSTER.

4 : Es kann nicht passieren, dass mehrere Steuergeräte gleichzeitig zu senden beginnen.

5 : Jeder Nachricht wird ein Prioritätssignal vorangestellt. Die Nachricht mit der größten Priorität setzt sich durch.



Bordnetz Bussysteme   (16/22 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

1

Nr.:16

In welcher Antwort sind ausschließlich Steuergeräte augezählt, die in diesem Fahrzeug direkt miteinander kommunizieren?

1 : Zentralverriegelung, Klimaautomatik, Dachbedieneinheit, Parktronic

2 : Klimaautomatik, CD-Wechsler, Zentralsteuerung1, Parktronic

3 : Motorsteuerung, Luftfederung, Mobiltelefon, Anhängeranschluss

4 : Radio Comand Navigation, Sprachbedienung, Keyless Go, Distronic

5 : Fahrwerksteuerung, Getriebesteuerung, Zünd-Start Schalter, Standheizung



Bordnetz Bussysteme   (17/22 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

1

Nr.:17

Ein Hauptvorteil von CAN ist es, dass ...

1 : ... neue Steuergeräte leicht zu integrieren sind, ohne das System neu konfigurieren zu müssen.

2 : ... die Daten mit sehr hohen Übertragungsraten verschickt werden können.

3 : ... zur Datenübertragung ein einfaches Netzwerk-Koaxial-Kabel verwendet werden kann.

4 : ... jedes Steuergerät als Kommunikationsverbindungen zum CAN nur einen Sende- und einen Empfangsanschluss haben muss.

5 : ... Nachrichten völlig fehlerfrei übertragen werden können.



Bordnetz Bussysteme   (18/22 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

5

Nr.:18

Eine komplette Nachricht im CAN hat maximal 150bit Datenumfang. Bei einer Übertragungsrate von ca. 15kB/s können innerhalb einer Sekunde also maximal ...

1 : ... 8 Nachrichten übertragen werden.

2 : ... 80 Nachrichten übertragen werden.

3 : ... 80000 Nachrichten übertragen werden.

4 : ... 8000 Nachrichten übertragen werden.

5 : ... 800 Nachrichten übertragen werden.



Bordnetz Bussysteme   (19/22 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

4

Nr.:19

Die Datenübertragung erfolgt bei High-speed-CAN üblicherweise über:

1 : Ein-Draht-Leitung

2 : Lichtwellenleiter

3 : Koaxial-Kabel

4 : verdrillte Zwei-Draht-Leitung

5 : 4-adrige Telefonleitung



Bordnetz Bussysteme   (20/22 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

3

Nr.:20

Das meistverbreitete Datennetzwerk im Kfz hat den Kurznamen ...

1 : MOST

2 : Byteflight

3 : CAN

4 : LIN

5 : TTP



Bordnetz Bussysteme   (21/22 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

5

Nr.:21

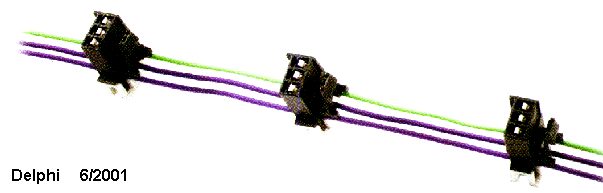

In der Abbildung sieht man eine typische Verdrahtung für ein Multiplex-System. Welche Aussage stimmt?

1 : Die INTELLIGENZ muss im Stecker sein, der nur das passende Signal zum angeschlossenen Aktor weitergibt.

2 : Die 3 Leitungen liefern: Multiplexsignal+, Multiplexsignal- und Kl.15.

3 : Die Stecker sind mechanisch codiert, so dass an jeden Stecker nur genau ein spezielles Gerät angekoppelt werden kann.

4 : Da alle angeschlossenen Aktoren alle Signale des Multiplexsystems erhalten, arbeiten alle Aktoren gleichzeitig.

5 : Man kann die zugehörigen Aktoren auf jeden beliebigen Stecker dieses Systems stecken, und sie tun trotzdem genau das, was sie tun sollen.



Bordnetz Bussysteme   (22/22 Aufgaben) Inhaltsverzeichnis

Lösungstabelle

5

Nr.:22

Aussagen über die Funktionsfähigkeit des CAN-Busses kann man erhalten durch z.B. folgende 2 Prüfmöglichkeiten:

1 : Über den Stellgliedtest des Diagnosegerätes bzw. Kurzschluss zwischen den beiden Busleitungen.

2 : Fehlerspeicher über Diagnoseschnittstelle abfragen bzw. Strommessung in einer der beiden CAN-Busleitungen.

3 : Spannungsmessung mit dem DMM zwischen Busleitung und Masse bzw. Kontrolle auf Masseschluss der Busleitungen.

4 : Mit LED-Tester Signal auf Busleitung sichtbar machen bzw. Kontrolle auf Kurzschluss zwischen PLUS und Busleitungen.

5 : Widerstandsmessung zwischen den beiden Bus-Leitungen bzw.und Bussignal mit Oszilloskop sichtbar machen.



Lösungen

NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös NrLös
11 22 34 45 52 65 73 85 94 105 113 123 134 145 155 161 171 185 194 203
215 225 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40
